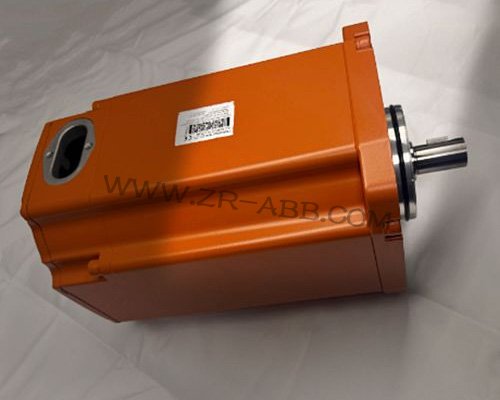

ABB機器人IRB6640作為重載型工業機器人的標桿機型，憑借強勁的負載能力和穩定的運行表現，廣泛應用于汽車車身焊接、重型零部件搬運、冶金設備裝配等高強度場景。伺服電機剎車系統是保障其安全運行的核心部件，承擔著停機時鎖定電機軸、防止手臂墜落的關鍵職能。現場ABB機器人維修中，剎車故障是極易引發安全風險的高頻問題：某汽車焊裝廠的IRB6640在抓取焊槍懸停時，突然出現手臂緩慢下沉，伴隨“滋滋”的剎車打滑聲；某重工業車間的IRB6640停機后，腰部電機軸無法鎖定，手動推動手臂可自由轉動，直接觸發安全聯鎖停機。這類故障若處置不當，不僅會導致生產中斷，更可能引發設備碰撞、人員傷亡等嚴重事故，必須精準定位根源并規范修復。



IRB6640伺服電機剎車故障的表現形式多樣，根源可歸納為“機械磨損型”“電氣失效型”“環境干擾型”三類，且與重載場景高度相關。機械磨損型故障占比最高，多因長期高頻啟停導致：剎車盤與剎車片之間的摩擦材料過度磨損，厚度減薄后無法有效貼合，出現“打滑下沉”現象；剎車彈簧疲勞老化，彈力下降導致剎車力不足，重載懸停時尤為明顯；剎車輪轂與電機軸配合松動，產生徑向間隙，制動時出現“卡頓異響”。電氣失效型故障多表現為剎車不動作或動作延遲：剎車線圈燒毀導致無法通電吸合，電機停機后無法鎖定；整流模塊故障使剎車供電不穩定，出現“吸合不徹底”的間歇性故障；線路接頭氧化松動，導致剎車信號傳輸中斷，控制柜報“剎車反饋異常”故障碼。環境干擾型故障易被忽視：焊接場景中的飛濺物高溫熔敷在剎車間隙，冷卻后形成硬塊阻礙制動；潮濕環境導致剎車內部生銹卡滯，制動時阻力不均。



剎車故障的診斷需建立“安全優先+分層排查”的體系，嚴格規避安全風險。首要安全措施為停機鎖止：通過示教器執行“緊急停止”指令，將機器人手臂移動至最低安全位置，斷開控制柜主電源，懸掛“維修中”警示標識，同時用專用支架支撐手臂，防止維修中剎車失效導致墜落。基礎診斷階段，先通過示教器讀取故障日志：若報“剎車線圈過流”，重點檢查電氣回路；若報“剎車位置反饋丟失”，需排查機械鎖定狀態與反饋傳感器。機械檢測環節，手動檢查剎車間隙：斷電狀態下推動電機軸，感受是否有異常松動；拆卸剎車端蓋后，直觀觀察剎車片磨損程度、彈簧彈力狀態及是否有異物卡滯。電氣檢測需用萬用表測量剎車線圈電阻，與原廠標準值對比，判斷是否存在線圈燒毀；檢測整流模塊輸出電壓，驗證供電穩定性；檢查反饋傳感器信號，確保制動狀態能準確傳輸至控制系統。



剎車系統維修的核心是“配件適配+規范裝配”，IRB6640的重載特性對ABB機器人維修精度要求嚴苛。配件更換必須選用ABB原廠配件，剎車片需匹配原型號的摩擦系數和耐熱等級，避免因摩擦系數不符導致剎車打滑；剎車彈簧需確保彈力參數一致，更換后需用拉力計測試彈力值，符合重載制動要求；剎車線圈需選用同規格的耐高溫線圈，保證在高溫作業環境下穩定運行。工具準備需兼顧安全性與專業性：備好防靜電螺絲刀、扭矩扳手、拉力計等專用工具；準備剎車專用潤滑脂，其耐高溫性和抗磨性需適配重載場景；提前通過ABB RobotStudio軟件備份機器人參數，防止維修中數據丟失。

機械部分維修需按“拆解-檢測-裝配”的流程規范操作，重點把控關鍵環節。拆解前需標記剎車盤與電機軸的對位刻度，避免重裝時出現偏差；拆卸剎車端蓋時，用扭矩扳手按對角順序松開螺絲，防止端蓋變形。剎車片更換時，先清理剎車盤表面的油污和磨損殘?jiān)�，用砂紙打磨剎車盤接觸面，去除劃痕和熔敷物；安裝新剎車片后，調整剎車間隙至標準范圍，確保間隙均勻無卡滯。剎車彈簧更換后，需均勻涂抹專用潤滑脂，提升彈簧使用壽命；若剎車輪轂松動，需重新打磨配合面，采用過盈配合方式安裝，確保無徑向間隙。裝配時按拆解逆序操作，擰緊端蓋螺絲時控制扭矩，避免過緊導致剎車卡滯或過松引發異響。



電氣部分維修需依托ABB專用工具，精準排查回路故障。剎車線圈燒毀維修時，先斷開線圈供電線路，用萬用表測量線圈電阻，確認燒毀后更換原廠線圈；接線時需區分正負極性，接頭處用壓線鉗壓接牢固，包裹絕緣膠帶防止短路。整流模塊故障需更換同型號模塊，安裝前清潔散熱面，涂抹導熱硅脂增強散熱效果；檢測模塊輸出電壓，確保符合剎車動作要求。反饋傳感器故障維修時，先清理傳感器探頭的灰塵和油污，檢查信號線屏蔽層是否破損；更換傳感器后，通過RobotStudio軟件重新標定剎車反饋信號，確保制動狀態與信號顯示一致。線路故障需重點檢查接頭氧化部位，用細砂紙打磨后涂抹導電膏，重新緊固接線端子，避免接觸不良導致間歇性故障。



ABB機器人維修后的測試是保障安全運行的關鍵，需分“靜態測試-動態測試-負載測試”三級開展。靜態測試階段：斷電狀態下手動推動電機軸，確認剎車鎖定牢固，無松動或卡滯；通電后通過示教器控制剎車吸合與釋放，聽聲音判斷動作是否順暢，觀察反饋信號是否正常。動態測試階段：控制機器人執行簡單動作，包括升降、旋轉、懸停等，在不同姿態下測試剎車性能，懸停時觀察10分鐘，確認無下沉現象；測試剎車響應速度，確保停機時能瞬間鎖定，無延遲打滑。負載測試是核心環節：按IRB6640的額定負載梯度加載，從50%負載開始，逐步提升至額定負載，在重載懸停、緊急停機等極限工況下測試剎車穩定性；連續運行2小時后，檢查剎車盤溫度，確保無過熱現象，同時驗證安全聯鎖功能，確保故障時能及時停機。



建立適配重載場景的剎車系統維護體系，可從源頭降低故障發生率。日常巡檢執行“安全檢查優先”原則：每班開機前測試剎車鎖定性能，手動推動手臂確認無松動；運行中監聽剎車動作聲音，發現異響及時停機。定期保養按“月度小保、年度大保”執行：月度小保重點清理剎車端蓋周邊的飛濺物和灰塵，檢查剎車線圈接線端子緊固狀態；年度大保需拆解剎車系統，檢查剎車片磨損厚度、彈簧彈力及剎車盤平整度，更換老化配件；重新調整剎車間隙，涂抹專用潤滑脂。針對焊接等高污染場景，需為剎車系統加裝防飛濺護罩，每周清理護罩內部雜物；在潮濕環境中，每月檢查剎車內部防銹狀態，噴涂專用防銹劑，防止生銹卡滯。建立剎車系統運行臺賬，記錄每次故障的工況、處理措施及配件更換情況，為預防性維護提供數據支撐。
