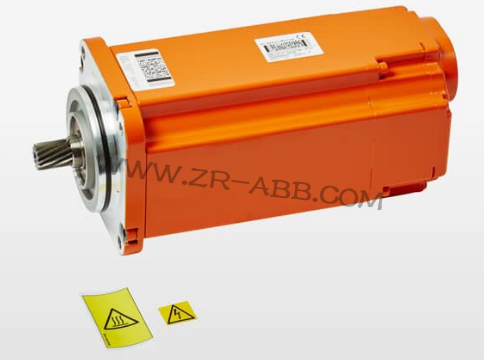

伺服電機是abb機器人的主要動力部件，通過對直流伺服電機故障進行診斷，找出了故障產生的原因，自制了維修專用工具進行故障維修，使ABB機器人能夠正常生產，取得了較好的效果。子銳機器人維修：機器人維修、ABB機器人維修、KUKA庫卡機器人維修、YASKAWA安川機器人維修、FANUC發那科機器人維修、IGM機器人維修、CLOOS克魯斯機器人維修、staubli史陶比爾機器人維修、Panasonic松下機器人維修、OTC機器人維修、kawasaki川崎機器人維修、那智不二越NACHI機器人維修

       ABB機器人故障現象：

       ABB機器人加工過程中經常出現伺服報警停機問題，主要是 伺服電機的問題 我們了解到ABB機器人在正常加工燒結廠臺車的過程中，出現報警停機故障，報警號 過 重新啟動，重復故障現象，通過向操作者了解到報警前ABB機器人聲音異常，有振動的感覺，伺服機外殼較熱

       故障原因分析：

       通過查找資料分析到：報警信號是伺服系統軸速度控制信號 中斷，報警信號是ABB機器人停車時 軸的誤差寄存器內容大于允許值。對報警信號401分析依資料分析 軸的速度控制系統出現問題 速度控制系統包括：

       （1）速度給定指令值；

       （2）測速反饋系統；

       （3）位置檢測系統；

       （4）速度執行元件；

       （5）熱保護器等 .

       這其中至少有一項出現問題就會發出報警指令因為ABB機器人是在運行中停機，首先確認在ABB機器人故障前的運行情況 從現場看ABB機器人正在加工臺車，運行進給所用伺服電機是 軸電機 軸電機和主軸電機，了解到操作者在故障前因調整刀具位置，利用手動快速調整 軸坐標，而后在運行中出現了伺服報警停機 根據以上了解和伺服電機發熱的情況，結合報警指示，分析可能是 軸伺服電機速度控制系統元件發生故障導致停機。

       對報警信號420的分析：因為電樞電流和輸出轉矩成正比關系，電機轉速與電壓成正比關系，故障點間有大的沖擊電流，造成4.2 對Fanuc 50M 型伺服電機進行拆解首先打開電刷蓋取出電刷發現彈簧已過熱失效，又打開一側蓋發現換向器已嚴重燒壞，必需全機解體檢查修理 由于 型伺服電機密閉性能強，成本很高，以前沒有拆解經驗，也無專用拆解工具，如拆解處理不好，整臺電機將報廢，責任很大，會影響我廠大型工件的加工生產 為此查閱很多資料，認真分析觀察，自做卸輪器 專用改錐 加長內六方旋具等，結合現場情況對伺服電機進行了拆解拆解步驟：

       （1） 用自制合適的非標專用改錐把伺服電機電刷蓋打開，取出電刷；

       （2） 在電機殼與刷架之間做一位置記號，防止刷架的位置不在中性線上，引起換向不正常；


       （3） 打開伺服電機后罩時注意內部有測速機和旋轉變壓器 熱保護元件等；

       （4） 拆下旋轉變壓器后，再用卸輪器拆下旋轉變壓器的大齒輪；

       （5） 拆下測速發電機 拆測速發電機刷架時注意小電刷不能損壞；

       （6） 拆下伺服機轉子時注意伺服機的磁鋼與轉子之間存在著很強的吸力，要拆下機殼時需幾人合作才能拔出；

       （7） 從轉子上拆下滾珠軸承并清洗首先對伺服換向器現狀進行分析，電刷多數已燒壞，彈簧壓力盡無，刷座有兩個已松動，三個已開線；整流子凹凸不平，燒痕較深 測速機換向器處碳粉較多，經分析伺服機長期運行，環境差，特別是油污較大，使電刷被油浸濕 由于上述原因導致的后果如下：

       a、 使電刷與整流子的接觸器電阻增大，發熱；

       b 、使換向器絕緣下刻模形成碳粉短路，造成更大的電流轉入形成環流，加劇換向器損壞；

       c、 測速反饋換向器碳粉多，油濕加碳粉使刷架與電機殼短路，影響了測速反饋信號的穩定，也促使伺服電機運行抖動不。

文章來源，工業機器人維修官網：www.qhdjznet.com
