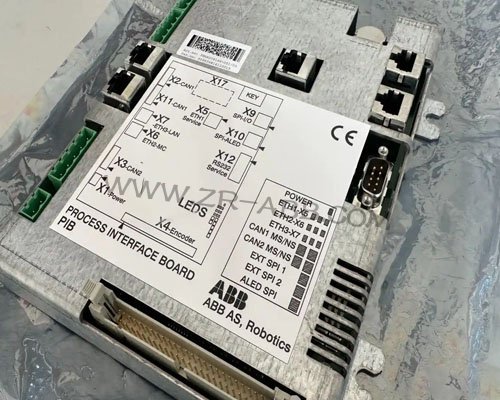

ABB IRB5510高精度中型噴涂機器人，憑借緊湊的機身設計、高效的節拍控制及均勻的噴涂效果，成為汽車小零件、通用工業小型工件噴涂及火焰處理的核心裝備。其搭載的PIB板作為機器人控制系統與外部工裝、噴涂組件、傳感器的核心銜接部件，承擔著工藝參數傳輸、IO信號交互、外圍設備聯動控制的關鍵職能，是保障噴涂精度與生產連續性的核心樞紐。IRB5510的PIB板需長期適配噴涂場景的腐蝕性霧氣、粉塵環境，同時要精準聯動ABB集成處理系統，實現噴漆流量、氣流大小的閉環調節，長期高負荷、復雜工況下運行，極易出現板卡元件老化、信號傳輸失真、接口腐蝕損壞等各類故障，進而導致機器人噴涂軌跡偏移、涂料浪費、外圍設備無響應，甚至觸發系統停機保護，掌握規范的ABB機器人維修方法，對保障生產穩定至關重要。



ABB IRB5510 PIB板的故障多呈現隱性漸進式特征，初期不會直接導致系統停機，而是通過生產過程中的細微異常逐步顯現，精準捕捉這些隱性信號，可提前排查故障、減少生產損失。日常噴涂作業中，若示教器頻繁彈出“IO信號異常”提示，且無法正常調取、修改噴涂工藝參數，大概率是PIB板信號處理電路老化或通訊接口接觸不良；若噴涂時出現涂料出量不均、軌跡偏差超出允許范圍，且機械臂、噴槍、伺服系統均無異常，需重點檢查PIB板的信號采集模塊；若機器人運行中出現無規律停機，重啟后可短暫恢復但故障反復，多為PIB板電源管理元件熱穩定性下降，或板卡表面粉塵、涂料殘留引發的局部短路，尤其使用年限超過四年的PIB板，此類隱性故障發生率會顯著上升。



PIB板維修的首要前提是做好專項安全防護與前期準備，既要防范維修人員觸電、靜電損壞風險，也要避免噴涂場景殘留的腐蝕性物質、涂料顆粒對板卡造成二次損壞，同時保護機器人控制系統的原有參數不丟失、不紊亂。維修前需徹底切斷機器人總電源、PIB板專屬供電回路及噴涂系統電源，關閉上級斷路器，等待內部電容完全放電，確保放電時間不低于15分鐘，嚴禁未放電狀態下觸碰板卡引腳、接口或拆解任何部件，防止殘余電荷引發觸電或損壞精密元件。



維修區域需清理干凈，移除周邊殘留的涂料、稀釋劑及粉塵，ABB機器人維修人員需全程佩戴防靜電腕帶、絕緣手套及防護口罩，避免皮膚直接接觸板卡元件或腐蝕性殘留物質，防止元件被汗液腐蝕或靜電擊穿。準備好專用維修工具與配件，包括ABB IRB5510配套板卡拆解工具、恒溫熱風槍、高精度萬用表、示波器，以及與PIB板型號完全匹配的原廠元件，如濾波電容、通訊芯片、接口插件等。拆解前，用相機完整拍攝PIB板的接線方式、元件布局及各接口的線纜對應關系，詳細記錄關鍵接線位置，避免后續裝配時出現接線錯誤、線纜接反等問題。



前期準備就緒后，進入板卡拆解環節，操作需嚴格遵循ABB設備規范，精準把控力度與流程，避免因操作不當損壞板卡或周邊部件。先拆除PIB板所在控制柜的面板螺絲，打開控制柜后，找到PIB板安裝位置，逐一斷開板卡與主控制器、外圍IO模塊、傳感器及噴涂系統的連接線纜，拆解線纜時動作輕柔，避免用力拉扯，防止接口引腳彎曲、斷裂或線纜內部斷線。隨后擰下PIB板的固定螺絲，輕輕拔出板卡，取出后立即用專用防靜電袋包裹板卡邊緣，避免手指觸碰板卡表面的芯片、焊點及金手指，防止靜電損壞或污漬附著。



板卡拆解完成后，先進行外觀分層檢測，通過直觀觀察排查明顯故障點，這是快速定位故障的關鍵步驟，無需借助復雜檢測設備。先用壓縮空氣輕輕吹掃板卡表面，去除粉塵、涂料顆粒等殘留雜質，再用無水乙醇蘸取棉簽，輕輕擦拭板卡表面及各接口引腳，去除表面的腐蝕性污漬與氧化層，擦拭過程中動作輕柔，避免清潔劑滲入芯片引腳或接口縫隙，防止元件短路。



外觀清潔后，重點觀察核心元件狀態，優先檢查電源濾波電容，IRB5510 PIB板常用24VDC濾波電容，若電容出現鼓包、漏液、外殼碳化或引腳氧化，會導致電源紋波過大，影響信號處理精度，需立即更換與原元件容量、耐壓值完全一致的原廠電容，更換時嚴格區分正負極，焊接時間控制在3秒以內，避免高溫損壞電容本體。接著檢查通訊芯片與信號采集芯片，查看芯片表面是否發黑、焊點是否脫焊，若芯片引腳出現脫焊，用恒溫電烙鐵進行補焊，若芯片燒毀，則更換同型號原廠芯片，確保信號傳輸穩定。ABB機器人維修同時檢查各接口插件，查看接口是否松動、引腳是否彎曲，彎曲引腳需輕輕校正，損壞的接口插件需及時更換。

外觀檢測完成后，借助萬用表、示波器進行精準電氣檢測，排查隱性故障點，確保故障定位全面、準確。先用萬用表測量PIB板電源輸入端子電壓，確認電壓處于24VDC±5%的標準范圍，若電壓異常，排查外部供電線路及穩壓模塊，若線路正常，則說明板卡內部穩壓電路故障，需修復或更換穩壓元件。隨后用示波器檢測通訊芯片輸出信號波形，連接板卡電源與示波器探頭，觀察信號波形是否穩定、連續，若波形中斷、波動異常或無波形輸出，說明通訊回路存在故障，需進一步檢查通訊芯片及周邊電阻、電容，修復脫焊焊點，更換損壞元件。



針對噴涂場景專屬的信號失真故障，重點檢測信號采集模塊，用萬用表測量信號采集模塊的輸入、輸出電阻，與ABB IRB5510設備手冊標注的標準值對比，若阻值偏差超過±10%，說明采集模塊故障，需進行補焊或更換模塊。同時檢測板卡接地線路，用萬用表測量接地電阻，若接地不良，會導致信號干擾，需重新連接接地線路，確保接地牢固，減少電磁干擾對信號傳輸的影響。



所有故障修復完成后，進入板卡裝配環節，裝配流程嚴格遵循拆解的反向順序，確保裝配規范、無誤。先取出修復后的PIB板，拆除防靜電袋，按照拆解時拍攝的照片及記錄，將板卡精準安裝到控制柜內，擰緊固定螺絲，固定力矩符合設備要求，避免過緊損壞板卡、過松導致運行中松動。隨后逐一連接各接口線纜，確保線纜對應正確、連接牢固，布線規范，避免線纜與控制柜內其他部件摩擦，防止運行中線纜磨損。



板卡裝配完成后，進行系統聯動調試與校準，這是確保ABB機器人維修合格、PIB板正常適配機器人運行的關鍵步驟。首先接通電源，啟動機器人，觀察PIB板指示燈狀態，若電源燈、通訊燈正常亮起，無閃爍、熄滅異常，說明板卡供電、通訊正常。隨后進入機器人控制器參數界面，調取噴涂工藝參數，確認參數可正常讀取、修改，同時檢測外圍IO模塊、傳感器響應狀態，確保信號交互正常。



參數核對無誤后，進行聯動校準，參照ABB IRB5510設備手冊，重新校準PIB板與IPS系統的聯動參數、信號采集精度及通訊協議，確保板卡與機器人控制系統、噴涂系統完美適配，實現噴漆流量、氣流控制的閉環調節。校準完成后，進行空載試運行，啟動機器人，讓機械臂、噴槍執行簡單動作，觀察示教器顯示的參數是否穩定，無異常報警信息。空載試運行無異常后，進行負載測試，模擬實際噴涂工況，啟動機器人執行工件噴涂作業，監測噴涂精度、涂料出量穩定性，運行30分鐘后，觸摸板卡表面溫度，確保溫度不超過40℃，無異常發熱、異味現象，連續運行1-2小時無異常，即可投入正常生產。



日常維護與專項防護，是降低PIB板故障發生率、延長板卡使用壽命的關鍵，需結合噴涂場景的特殊性，制定完善的維護計劃。每季度對PIB板進行一次全面清潔，用壓縮空氣吹掃板卡表面及控制柜散熱孔，去除粉塵、涂料殘留，確保散熱通暢；每半年檢測一次板卡核心元件狀態，測量電容容量、芯片阻值，提前更換老化、性能衰減的元件，做到防患于未然。



同時，優化PIB板運行環境，加強控制柜密封防護，加裝專用過濾裝置，防止噴涂霧氣、粉塵侵入，避免元件腐蝕；避免機器人頻繁急停、重載運行，減少電氣沖擊對PIB板的損壞；定期檢查板卡線纜、接口，及時緊固松動接口、更換破損線纜，避免線路接觸不良引發故障；建立完善的ABB機器人維修臺賬，記錄PIB板故障現象、維修步驟、元件更換情況，便于后續跟蹤維護，精準掌握板卡運行狀態，保障ABB IRB5510噴涂機器人長期穩定運行。
