第四步：寫出程序流程圖

　　在編程之前，一定要在草稿上寫出程序的流程圖。一個完整的程序，應該包括主程序、停止程序、急停程序、復位程序等部分，如果軟件允許，應該將各個程序按“塊”的形式編寫，即一個程序是一個塊，最終將每個塊按需求來調用即可。

　　PLC最擅長的就是處理順序控制，在順序控制中主流程是核心，一定要確保制定好的流程是正確的，要在草稿上仔細檢查。如果主流程存在問題，當程序被PLC執行后，很可能發生撞擊，損壞設備或?qū)θ松碓斐晌ｋU(xiǎn)。

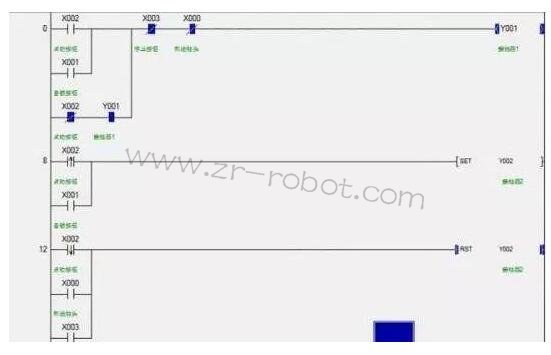

　　第五步：在軟件中編寫程序

　　確保主流程沒有問題后，便可以在軟件中編寫程序了。此外，還要注意停止、急停和復位程序的正確性，尤其是停止和急停程序，這是關系到人身安全和設備安全的最重要的程序，萬萬不可小視。一定要保證無論在任何情況下，只要執行停止或急停程序，設備絕對不會對人身造成傷害。推薦您關注微信號技成培訓。

　　第六步：調試程序

　　在調試程序這一步中，可以分成兩個方面。

　　1．如果條件允許，或是你的邏輯能力超強，可以先用軟件的仿真功能做測試，但是很多繁瑣的程序很難用軟件仿真看出程序是否正確。

　　2．將程序下傳到PLC中進行在線的調試。如果設備不動或運行中出現異常情況，先不要去修改程序，很可能是傳感器沒有調試到位，如果確保傳感器無誤，再去修改程序。

　　第七步：調試完成后，再次編輯程序

　　在上一步的調試中，由于對程序有所修改，故必須再次整體檢查或編輯一下程序，然后將最終的程序下傳到PLC中。

　　第八步：保存程序

　　在這一步中，要注意一個問題，就是應該將程序保存在什么地方？PC硬盤？閃存設備？移動硬盤？當然這些都不可以，所有這些存儲設備都可能感染病毒。所以，必須且只能將程序燒制到光盤上。而且還有一個問題，燒制的程序是哪個程序？在之前我們已經將最終調試并修改完成的程序下載到PLC中，如果PLC在執行該程序時完全無誤的話，就將該程序上傳到PC中，將此程序燒制到光盤中。上面的一切都是為了安全。

　　第九步：填寫報告

　　完成編程后，應該填寫最后的調試報告，將遇到的問題和程序的一些難點問題一一記錄下來。因?yàn)殚L(zhǎng)時間以后，自己也會對程序的某些技巧的地方遺忘，同時也方便其他同事能夠理解你所編寫的程序。
