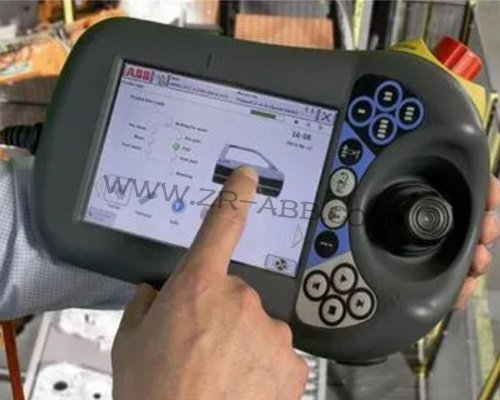

ABB機器人示教器承擔程序編寫、參數調試、動作操控等關鍵功能，無顯示故障會直接導致機器人無法手動操作，中斷生產調度與設備運維。這類故障并非單一硬件損壞引發，常見誘因涵蓋供電回路異常、顯示屏組件故障、主板損壞、連接線松動或環境受潮等，且易與驅動器報警、通訊故障混淆。ABB機器人維修需遵循“先排除外部誘因，再定位內部硬件”的思路，精準排查故障點，避免盲目拆機造成二次損傷。



維修前必須做好安全防護與前期準備，筑牢作業底線。先切斷機器人控制柜總電源，拔下示教器與控制柜的連接線纜，做好接口對位標記，防止復裝時接線錯誤。將示教器放置在干燥、無塵的防靜電工作臺上，擦拭表面油污與灰塵，靜置一段時間釋放殘留電荷。作業時佩戴防靜電手環、絕緣手套，工作臺鋪設防靜電墊，避免靜電擊穿內部主板芯片與精密元件。籌備專用工具與耗材，包括萬用表、示波器、熱風槍、軟毛刷、無水乙醇、導電膠、同規格保險絲、顯示屏背光模組，同時備好對應型號示教器的電路原理圖與接口定義手冊。



優先排查外部供電回路與連接線，這是無顯示故障的高頻誘因。先用萬用表檢測控制柜內示教器供電接口的輸出電壓，對比標準供電范圍，判斷是否存在電壓不足、無電壓輸出或電壓波動過大的情況。若供電異常，檢查對應保險絲是否熔斷，熔斷則更換同規格產品，同時排查供電線路是否存在短路、接觸不良問題。再檢查示教器連接線纜，查看插頭是否氧化、針腳是否彎曲變形，線纜表面是否有破損、老化痕跡，必要時更換新線纜測試，排除線纜故障引發的無顯示問題。



外部排查無異常后，進一步檢測示教器自身供電與背光系統。拆卸示教器外殼，擰下固定螺絲時輕拿輕放，避免殼體變形擠壓內部組件。打開外殼后，先檢查內部供電板上的保險絲與電容，電容若出現鼓包、漏液，保險絲熔斷，需及時更換同規格元件。用示波器檢測供電板輸出電壓，確保電壓穩定輸送至主板與顯示屏。ABB機器人維修重點檢查顯示屏背光模組，若背光驅動芯片損壞、背光LED燈珠燒毀，會導致屏幕有圖像但無顯示，可通過外接臨時電源測試背光模組是否能正常點亮，快速定位背光系統故障。



背光系統無問題時，聚焦顯示屏與連接排線排查。檢查顯示屏表面是否有裂痕、污漬，排線接口是否松動、氧化，用軟毛刷清理接口灰塵，涂抹少量導電膠增強接觸性能，重新插拔排線并緊固卡扣。若顯示屏仍無顯示，用萬用表檢測排線引腳電壓，判斷是否有信號傳輸，無信號則可能是排線斷裂或主板顯示接口損壞。更換同型號顯示屏測試，若更換后能正常顯示，說明原顯示屏存在像素損壞、液晶層失效等問題，需對原顯示屏進行更換或修復。

排除顯示屏與供電問題后，排查主板核心部件故障。仔細觀察主板表面，查看芯片是否有過熱變色、引腳虛焊痕跡，電阻、電容是否存在燒焦、脫落情況，重點檢測顯示驅動芯片、主控芯片與電源管理芯片。用熱風槍對疑似虛焊的芯片進行補焊，補焊時控制好溫度與時間，避免高溫燒毀芯片。若主板存在明顯損壞，如芯片炸裂、線路燒蝕，需更換同型號主板，或聯系專業人員進行芯片級維修，更換損壞芯片后重新測試主板功能。



環境因素引發的故障易被忽視，需針對性排查。若機器人作業環境潮濕、多塵，示教器內部易受潮霉變、積塵短路，導致無顯示。此時需徹底清理主板、供電板與顯示屏組件，用無水乙醇擦拭電路板表面，軟毛刷清理縫隙積塵，放置在通風干燥處晾干，或用低溫熱風烘干，確保內部無殘留水分。清理完成后，檢查絕緣性能，避免受潮引發二次短路，同時為示教器加裝防護套，優化作業環境溫濕度，減少環境因素對設備的影響。



維修過程中需注重工藝細節，保障ABB機器人維修后設備穩定性。更換顯示屏時，均勻涂抹密封膠固定，避免屏幕松動或進水；補焊芯片時，選用適配溫度的焊錫絲，焊接后用放大鏡檢查焊點，杜絕虛焊、連錫問題。修復完成后，按拆解相反順序復裝示教器外殼，緊固螺絲時控制好力度，避免殼體變形擠壓內部組件，確保各接口連接牢固、排線無受力拉扯。



復裝后分階段開展測試驗收，確保故障徹底解決。先將示教器與控制柜連接，接通電源后觀察屏幕是否能正常點亮，顯示是否清晰、無花屏、無殘影，觸摸功能是否靈敏準確。再測試各項功能，包括程序編寫、參數調整、機器人動作操控，檢查通訊是否正常、無延遲，各項指令能否精準執行。連續運行一段時間，監測示教器運行狀態，觀察屏幕亮度是否穩定、無閃爍，主板是否存在異常溫升，確保設備各項指標符合ABB機器人運行要求。



建立長效維護機制，能大幅降低無顯示故障復發概率。定期清理示教器表面與接口灰塵，避免積塵侵蝕內部組件；檢查連接線纜與插頭狀態，及時處理氧化、松動問題，避免反復插拔造成接口損壞。優化作業環境，避免示教器長期暴露在潮濕、高溫、強電磁干擾場景，閑置時放置在干燥通風處，做好防護措施。定期檢測供電電壓與絕緣性能，提前更換老化元件，確保示教器運行狀態穩定。



若示教器多次出現無顯示故障，且伴隨主板頻繁損壞、顯示屏反復失效等問題，說明設備整體老化嚴重。這類情況下芯片級維修成本較高，且ABB機器人維修后性能難以完全匹配原廠標準，運行穩定性無法保障。建議直接更換同型號示教器，避免頻繁故障停機影響機器人作業效率，兼顧維修效益與后續運維可靠性。



ABB機器人維修過程中需注意區分故障類型，避免與其他故障混淆。若示教器無顯示但控制柜報警燈亮，可能是通訊故障而非示教器本身問題，需同步排查通訊線路與驅動器狀態；若示教器偶爾顯示、偶爾黑屏，多為接觸不良或電壓波動引發，重點檢查排線與供電回路。精準區分故障類型，能提升維修效率，避免無效操作。
