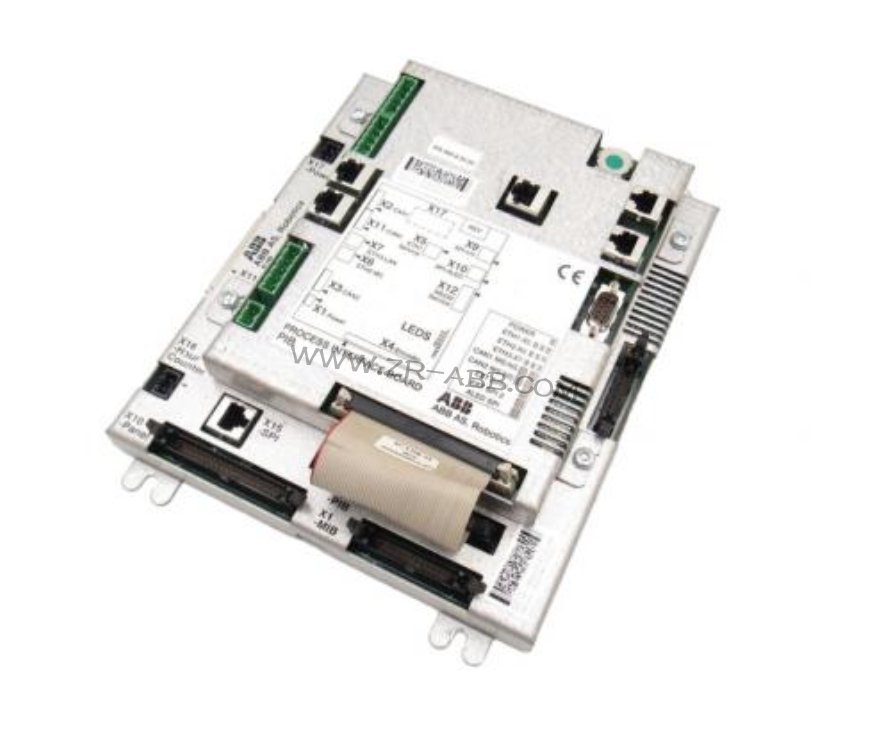

作為機器人控制系統中的關鍵組件，PIB板（Process Interface Board，過程接口板）負責機器人與外部設備的數據交互和信號傳輸，其穩定運行直接關乎機器人的整體性能。一旦PIB板出現故障，機器人的正常工作就會受到嚴重影響。



PIB板故障的常見表現及影響



通信異常



PIB板故障最常見的表現之一是通信異常。當機器人與周邊設備，如PLC、傳感器或執行器之間無法進行正常的數據傳輸時，很可能是PIB板出現了問題。這會導致機器人無法準確接收控制指令，或者無法將自身的運行狀態反饋給上位系統。如在汽車制造生產線中，ABB機器人負責搬運零部件，如果PIB板通信故障，機器人可能無法獲取零部件的位置信息，從而無法完成搬運任務，導致生產線停滯。這不僅凸顯了PIB板在機器人通信中的關鍵作用，也體現了及時進行ABB機器人維修，尤其是PIB板維修的緊迫性。

信號丟失或錯誤輸出



PIB板還負責處理和輸出各種信號，控制機器人的動作和功能。一旦PIB板出現故障，可能會出現信號丟失或錯誤輸出的情況。機器人在執行焊接任務時，PIB板錯誤輸出的信號可能導致焊接電流不穩定，焊接質量下降，產品報廢率增加。在工業機器人維修領域，這種因PIB板故障導致的信號問題需要高度重視，因為它直接影響到生產的質量和效率。



機器人報錯停機



嚴重的PIB板故障會觸發機器人的自我保護機制，使其報錯停機。這不僅會中斷正在進行的生產任務，還可能需要耗費大量時間進行故障排查和維修。頻繁的報錯停機不僅降低了生產效率，還增加了設備的維護成本，對企業的經濟效益產生負面影響。及時準確地進行ABB機器人維修，解決PIB板故障，是保障生產連續性的關鍵。



PIB板維修流程與技術要點



故障診斷



外觀檢查：先對PIB板進行外觀檢查，查看電路板是否有明顯的燒焦痕跡、元件破損、焊點開裂等問題。這是初步判斷故障的重要步驟，在機器人電路板維修中，通過外觀檢查往往能發現一些較為明顯的故障點。

信號檢測：使用專業的檢測設備，如示波器、邏輯分析儀等，對PIB板上的信號進行檢測。通過檢測信號的波形、幅值、頻率等參數，判斷信號是否正常，從而確定故障范圍。例如，通過示波器檢測通信信號的波形，可以判斷通信線路是否存在故障，這是ABB機器人維修中精準定位故障的關鍵技術之一。

元件測試：對PIB板上的電子元件進行逐一測試，使用萬用表測量電阻、電容的參數，使用芯片測試儀檢測芯片的性能。通過元件測試，可以找出損壞的元件，為后續的維修提供依據。



維修實施



元件更換：對于檢測出的損壞元件，如電容、電阻、芯片等，進行更換。在更換元件時，要選擇與原元件參數相同的配件，確保維修后的PIB板性能穩定。同時，要注意焊接工藝，避免因焊接不良導致新的故障。這是機器人電路板維修中的核心操作，需要具備熟練的焊接技能和豐富的經驗。

電路板修復：對于電路板上的線路斷裂、焊點開裂等問題，進行修復。使用專業的電路板維修工具，如熱風槍、電烙鐵等，對電路板進行修復。在修復過程中，要注意保護電路板上的其他元件，避免造成二次損壞。

軟件調試：PIB板上可能存儲有一些配置信息和控制程序，在維修完成后，需要對這些軟件進行調試，確保其與機器人的控制系統兼容。如果PIB板的軟件出現故障，還需要進行軟件修復或重新下載。



測試驗證



功能測試：將維修后的PIB板安裝回ABB機器人，進行功能測試。測試內容包括機器人與外部設備的通信功能、信號輸出功能、動作控制功能等。通過功能測試，驗證PIB板是否恢復正常工作。

穩定性測試：對維修后的PIB板進行長時間的穩定性測試，模擬機器人在實際工作中的運行狀態，觀察PIB板是否會再次出現故障。只有通過穩定性測試的PIB板，才能確保在工業生產中可靠運行。

預防措施與維護建議



定期維護保養



建立維護計劃：制定詳細的ABB機器人保養維護計劃，定期對其進行檢查、清潔和保養。按照計劃，定期檢查PIB板的外觀、電子元件的狀態，清理電路板上的灰塵和雜物，確保其散熱良好。

更換易損件：根據PIB板的使用情況和電子元件的壽命，定期更換易損件，如電容、散熱風扇等。提前更換易損件可以有效預防故障的發生，降低維修成本。



改善運行環境



控制溫度和濕度：為ABB機器人提供適宜的運行環境，控制工作場所的溫度和濕度。避免機器人在高溫、高濕的環境中運行，減少因環境因素導致的PIB板故障。

加強靜電防護：在機器人的安裝、維護和運行過程中，加強靜電防護措施。使用防靜電工作臺、防靜電工具，佩戴防靜電手環等，防止靜電對PIB板造成損壞。



ABB機器人PIB板維修是一項復雜而專業的工作，涉及到電子技術、焊接工藝、軟件調試等多個領域。通過深入了解PIB板的故障表現、原因分析以及維修流程和技術要點，采取有效的預防措施和維護建議，可以提高PIB板的可靠性，減少故障發生的概率，保障ABB機器人在工業生產中的穩定運行。這不僅體現了ABB機器人維修的重要性，也為工業機器人維修領域提供了寶貴的經驗和參考。
