簡介：它精確地記錄著機器人每一個軸的原點位置以及運行過程中的軌跡，為機器人的每一次移動提供數據支持；它負責將電機位置的信息進行轉換并妥善存儲，確保數據的完整性和準確性；同時，它還承擔著電機圈數的計數工作，為機器人的穩定運行提供重要參考……

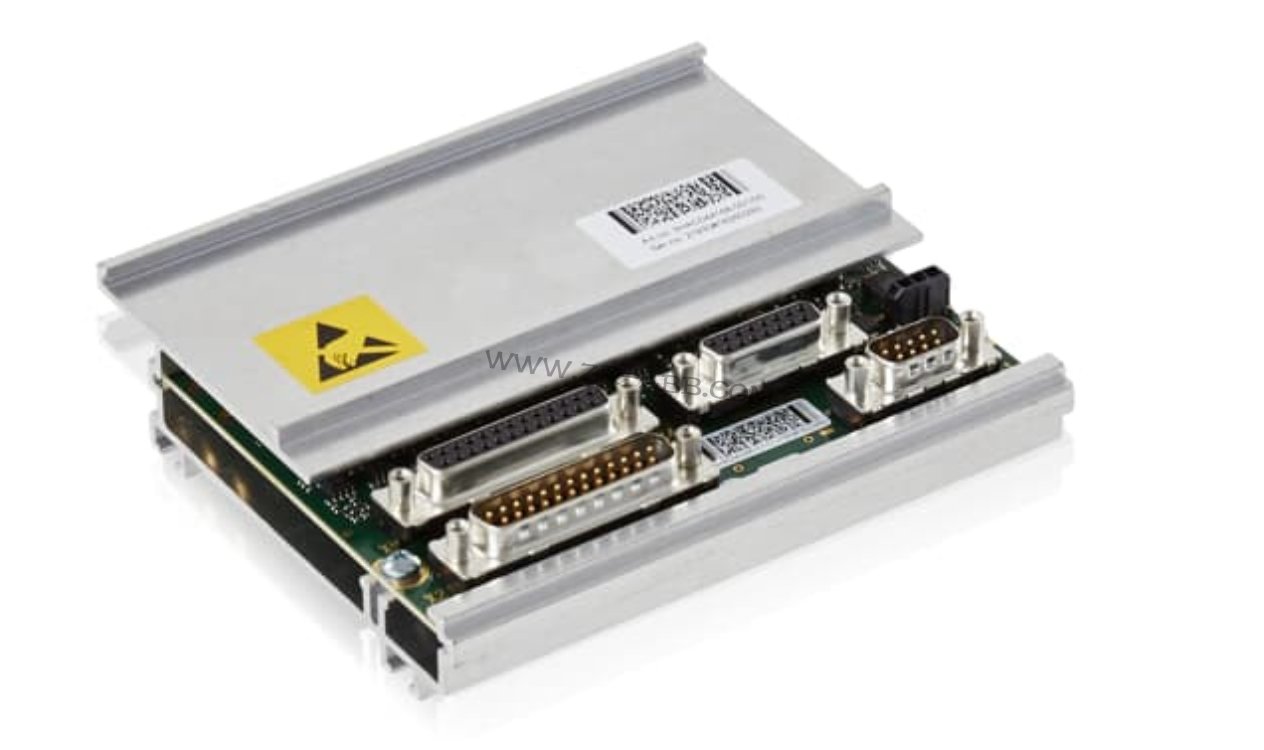

ABB機器人SMB板，即串行測量板，在機器人系統中占據著舉足輕重的地位。這塊精密的板件不僅承載著機器人運行的核心數據，還確保其動作精準無誤。SMB板的主要職責涵蓋了以下幾方面：
它精確地記錄著機器人每一個軸的原點位置以及運行過程中的軌跡，為機器人的每一次移動提供數據支持；它負責將電機位置的信息進行轉換并妥善存儲，確保數據的完整性和準確性；同時，它還承擔著電機圈數的計數工作，為機器人的穩定運行提供重要參考。
- 檢查電池電量。若機器人系統發出38213電池電量不足的報警，或是3820電池丟失的提示，這往往意味著SMB板的電池已經接近其使用壽命的終點，更換電池勢在必行。
- 仔細查看報警信息。當電池電量耗盡時，系統會顯示出“37207”的報警信息代碼，這也是更換SMB板電池的明確信號。
- 需要檢查電池的壽命。如果備用電池（在機器人斷電情況下使用）的剩余壽命少于2個月，系統會提示38213低電量電池的信息。通常情況下，若機器人每周都會經歷一次斷電，那么新電池的壽命大約為36個月。
- 檢查電池連接也是不可忽視的一環。我們需要確保SMB板的固定連接處于良好狀態，一旦發現連接不良的情況，可能需要考慮更換SMB板。
在進行SMB電池更換時，需要特別注意以下幾點：
- 在關閉主電源后，SMB電池仍然能夠保存6個軸的數據一段時間。在電池電量耗盡之前及時更換電池，可以避免后續手動找零的繁瑣和費用。
- 更換電池后，我們需要更新轉數計數器，以確保機器人能夠恢復正常運行。
在ABB機械手維修SMB板更換后，該如何進行零點校準呢？以下是詳細的步驟：
- 做好準備工作。確保機器人處于安全狀態，所有軸都返回到零點位置。同時，準備好所需的校準工具，如校準棒、校準板等。
- 進入校準模式。在ABB機器人控制器上選擇“校準”模式，并按照系統提示操作，進入零點校準界面。
- 開始校準各軸。按照系統提示的順序，依次對每個軸進行零點校準。使用校準棒或校準板等工具，確保每個軸都準確地返回到其零點位置。
- 完成所有軸的校準后，保存校準數據，并退出校準模式。
- 驗證校準結果。重新啟動機器人，檢查各軸是否都準確地返回到零點位置。進行一些簡單的運動測試，確保機器人的運動軌跡和精度都恢復正常。
- 如果校準結果正常，那么零點校準工作就完成了。如果校準結果仍然存在問題，那么需要重新進行校準操作。
以上內容涵蓋了一些常見問題及ABB機械手維修解決辦法，但在實際操作過程中，還需要根據具體情況進行靈活調整。如果問題依然無法解決，建議進行進一步的排查和修復工作。
