簡介：經過一系列的排查工作，我們發現控制柜內的驅動接線插頭以及機器人本體到控制柜的動力線針腳均處于正常狀態。在拔下一軸電機的動力接頭后，我們發現1600一軸電機的轉接線接頭已經損壞，且電機接頭出現了燒融的現象。……

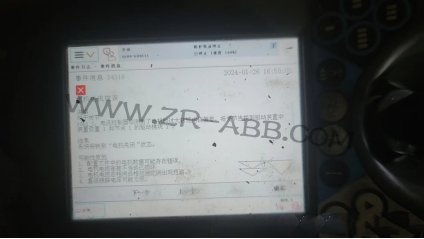

當ABB IRB1600機器人手臂維修發出34318報警信號時，這標志著驅動變流器發生了飽和錯誤。這一錯誤往往與驅動單元的異常狀況密切相關，可能是由于驅動變流器所承受的電流或電壓超出了其設計的正常范疇，進而觸發了變流器的飽和狀態。
針對這一報警，應先聚焦于機器人的一軸，并按照報警信息的指引，逐一執行故障排除步驟：
- 細致地檢查控制柜內部的驅動接線插頭，確認其是否緊固無松動，校驗接頭的連接是否準確無誤。
- 認真核查從機器人本體至控制柜的動力線針腳，確保沒有發生錯位現象。
- 對機器人本體的一軸電機進行詳盡的檢查，判斷其是否處于正常的工作狀態。
- 使用專業工具測量機器人本體線路的通斷情況，以排除線路故障的可能性。
那么，ABB IRB1600機器人手臂維修驅動變流器飽和錯誤的常見誘因究竟有哪些呢？
- 輸入電源的相位缺失是一個不容忽視的原因，它可能導致整流器無法穩定工作，進而誘發驅動變流器的飽和錯誤。
- 整流器的溫度錯誤同樣值得關注，無論是溫度過高還是過低，都可能對驅動變流器產生不利影響，導致飽和錯誤的發生。
- 直流鏈路的短路錯誤也是一個潛在的威脅，它可能直接導致驅動變流器進入飽和狀態。
- 如果驅動晶體管的電流超出了其額定范圍，那么驅動變流器也可能會因此而出現飽和錯誤。
- 輸入電源的缺失或不穩定同樣可能對驅動變流器造成負面影響，引發飽和錯誤。
- 泄流電阻電路的故障，無論是開路還是短路，都可能導致驅動變流器飽和錯誤的出現。
- 如果驅動單元的類型無法被系統正確識別，那么也可能因此而導致驅動變流器飽和錯誤。
經過一系列的排查工作，我們發現控制柜內的驅動接線插頭以及機器人本體到控制柜的動力線針腳均處于正常狀態。在拔下一軸電機的動力接頭后，我們發現1600一軸電機的轉接線接頭已經損壞，且電機接頭出現了燒融的現象。
針對這一故障，制定了以下ABB IRB1600機器人手臂維修步驟：
- 初步檢查：對機器人的各個部件進行細致的檢查，確認其連接是否牢固，線路是否松動或斷路。深入解讀報警代碼的具體含義，以便更準確地判斷故障原因。
- 停機操作：在確保人員和設備安全的前提下，將機器人停機，為后續的檢查和維修工作做好準備。
- 故障診斷：根據報警代碼所指示的故障范圍，對相關的部件或電路進行逐一排查。例如，檢查馬達、編碼器、傳感器等關鍵部件是否存在異常。
- 更換部件：一旦發現故障部件，立即進行更換。以馬達為例，如果發現馬達損壞，需將其拆下并更換為新的馬達。
在ABB IRB1600機器人手臂維修完成后，為了確保其能夠正常運行，我們還需要進行一系列的測試工作：
- 關節運動測試：通過操控機器人進行各個關節的運動，觀察其是否流暢無卡頓，并留意是否有異常噪音的產生。
- 負載測試：模擬機器人實際工作時的負載情況，測試其在不同負載下的運行性能。
- 精度測試：通過編程讓機器人執行一系列精確的動作，檢驗其運動精度和重復性是否達到設計要求。
- 通信測試：驗證機器人與其他設備（如PLC、上位機等）之間的通信是否正常穩定。
- 安全功能測試：對機器人的安全功能進行全面測試，包括緊急停止按鈕、安全門開關等是否靈敏有效。
- 工具測試：檢查機器人末端執行器（如夾爪、焊槍等）的功能是否完備且正常。
在進行這些測試時，應詳細記錄每一項測試的結果，并與機器人的原始性能指標進行逐一對比，以確保機器人的整體性能沒有發生下降。一旦發現任何問題或異常，應立即進行調整和修復，以確保機器人的穩定運行。
