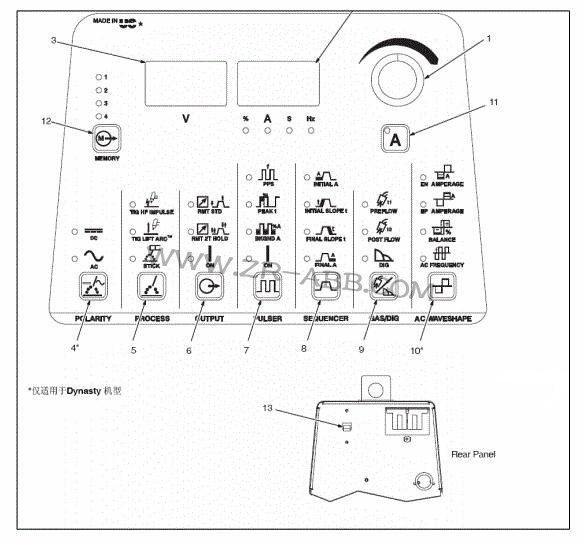

　　1-1控制按鈕


　　注：1、對于所有前面板觸摸開關控制鈕：按下觸摸開關，使燈亮，啟動功能。

　　2、銘牌上的綠標表示TIG功能，灰色表示正常的手弧焊功能。

　　1.編碼控制鈕

　　2.電流及參數顯示表

　　3.電壓表

　　4.極性控制鈕

　　5.工藝控制鈕

　　6.輸出控制鈕

　　7.脈沖控制鈕

　　8.工序控制鈕

　　9.氣體/電極力控制鈕

　　10.交流波型控制鈕

　　11.電流和點焊時間控制鈕

　　12.存儲按鈕

　　13.電源開關

　　1-2編碼控制鈕


　　1、編碼控制鈕

　　利用本控制鈕，與面板上的功能觸摸開關一起設置該功能的參數值。

　　1-3電流控制鈕


　　1A電流控制按鈕2編碼控制鈕3電流表注：當脈沖功能起作用時，按下電流控制按鈕，轉動編碼器，以設定焊接電流或峰值電流。
　　1-4電流及參數顯示表


　　電流表

　　電流表顯示焊接時的電流值，也可以顯示下列的預設參數：電流、時間、百分比或頻率。電流表正下方的LED等也變亮。

　　1-5電壓表


　　電壓表

　　顯示輸出或開路電壓。如果輸出關閉，電壓表將顯示（一）

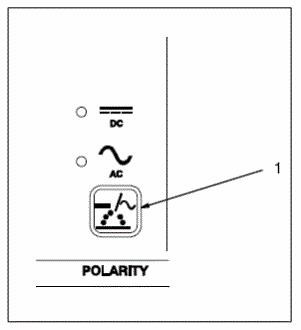

　　1-6極性控制鈕


　　1極性控制鈕

　　按下觸摸按鈕直道期望的LED等亮。DC---對TIG焊，設置機器到DCEN；手弧焊設置到DCEP。

　　AC---對TIG和手弧焊使用交流。

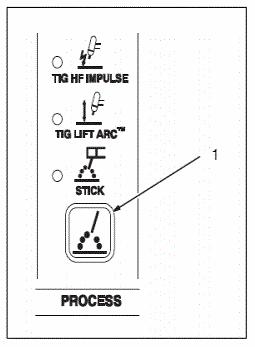

　　1-7工藝控制鈕


　　工藝控制鈕

　　觸壓觸摸按鈕，直到所選工藝的等變亮。

　　高頻脈沖---是一種高頻脈沖啟弧方法，可用于交流或直流TIG焊接。提弧啟弧----是一種啟弧方法，其中鎢極必須與工件接觸，該方法可

　　1-8高頻啟弧和高頻TIG啟動程序

　　提升啟弧：當提升啟弧按鈕燈亮，按下列步驟啟弧，在焊接開始處把鎢極觸及工件，用焊槍觸發開關、腳控器或手控器接通輸出和保護氣。把鎢極在工件上保持1-2秒，然后慢慢提升。

　　焊極提起后，電弧生成。

　　在鎢極觸及工件前不存在正常的開路電壓，僅在鎢極和工件間存在較低的感應電壓，直到鎢極觸及工件后才激發固態輸出接觸器，因此鎢極不會出現過熱、粘條或被污染。

　　應用：當不允許使用高頻啟弧或要取代劃擦啟弧時。提升啟弧用于DCEN或ACTIG工藝。

　　高頻啟弧

　　當高頻啟弧按鈕燈亮，按下列步驟啟弧，輸出接通后，打開高頻幫助啟弧，啟弧完成后關閉高頻，斷弧再次幫助重新啟弧。

　　應用：當需要非接觸啟弧時，高頻啟弧用于DCEN GTAG工藝。

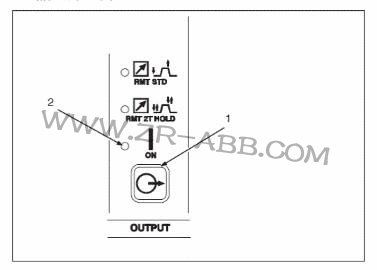

　　1-9輸出控制鈕


　　1、輸出控制按鈕

　　按下按鈕，直到希望參數的LED燈亮。

　　標準遠控--應用：與腳踏或手控電流控制器一起使用遠控觸發。注：腳控或手控遠控電流控制器連接后，初始電流、起始坡升、終止坡降、及終止電流由遠控器控制。如果使用開/關型觸發開關，它必須是一個維持開關，所有的程序功能有效，必須由操作者設定。

　　遠控2T保持--應用：長距離焊接時，使用遠控觸發保持（2T）。如果腳控或手控電流控制器連接到底電源上，僅觸發輸入有效。注：本開關的功能可以設置為3T、4T、微邏輯或點焊控制。

　　開啟---選定2秒鐘后，輸出將通電。應用：手弧焊（SMAW）或不使用遠控器的提升啟弧時使用輸出開啟

　　2、開啟LED輸出時開啟LED燈閃藍光。

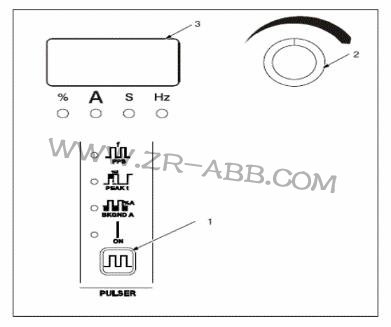

　　1-10脈沖控制按鈕


　　1.脈沖控制按鈕

　　選擇TIG焊工藝時可以使用脈沖，控制鈕可以在焊接時按下按鈕啟脈沖。開啟（ON）---該LED燈亮，關閉脈沖時，按下、釋放鈕開啟（ON）LED燈熄滅。

　　2.編碼控制鈕（設定數值）

　　3.電流表（顯示數值）PPS（每秒鐘的脈沖或脈沖頻率），用于確定焊縫的外觀；

　　PEAK：每個脈沖循環內可處于峰值電流水平部分的比例；BKGNDA（基值電流）：利用基值電流設定脈沖谷部的焊接電流，

　　它可以冷卻焊接熔池，影響整個加熱輸入，基值電流為峰值電流的百分比。

　　注：峰值電流由電流控制鈕設定，峰值電流是脈沖循環中允許的最大焊接電流，焊接穿透直接隨峰值電流改變。

　　應用：脈沖是指焊接輸出的升高部分由寬度、高度和頻率控制，形成焊接輸出脈沖，這些脈沖及其間的低電流水平（稱作為基值電流）循環地加熱和冷卻焊接熔池，這種組合影響可以更好的控制穿透、焊縫寬度、、余高、咬邊及熱量輸入。

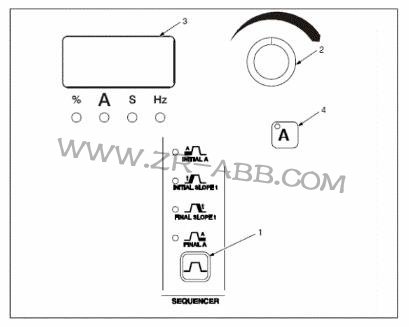

　　1-11工序控制按鈕


　　1、工序控制鈕

　　選擇TIG工藝時有工序控制功能，但在標準遠控模式下，腳控或手控電流遠程控制器與遠程插座連接后，此功能不起作用。按下按鈕直到期望參數的LED燈亮。

　　2、編碼控制鈕（設定參數）

　　3、電流表（顯示數值）INITIALA（初始電流）：使用控制鈕選擇不同于焊接電流的初始電流。

　　應用：初始電流可用于在熔敷填充材料前幫助預熱材料或確保軟啟弧。

　　INITIALt（啟始時間）（僅適用于帶自動化選項的機型）：再次按下工序控制鈕，旋轉編碼鈕，設定開始焊接前需要的時間。

　　INITIAL slopet（初始坡升時間）：利用控制鈕設定從初始電流上升到焊接電流所需的時間，設定為零時，無該功能。

　　4、電流控制鈕

　　焊接時間（僅適用于帶自動化選項的機型）：按下電流開關按鈕兩次，設定需要的焊接時間。

　　FINAL slope t（終止坡降時間）：利用控制鈕設定從焊接電流到終止電流所需的時間。設定為零時，無該功能。

　　應用：焊材易產生裂紋或為了消除焊后弧坑時，應該采用終止坡降。

　　FIANLA（終止電流）：用于設定焊接電流下降之后的電流。

　　FINALt（終止時間）（僅適用于帶自動化選項的機型）：再次按下工序控制按鈕，旋轉編碼鈕，設定終止電流時間。

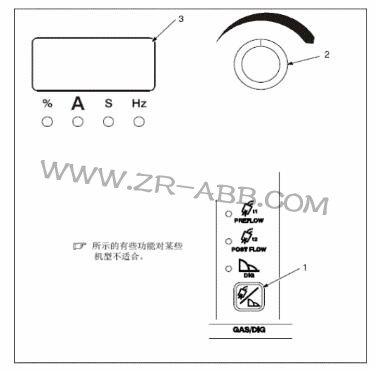

　　1-12氣體/電弧力控制按鈕


　　1、氣體/電弧力控制按鈕

　　按下控制按鈕，直到選定功能的LED燈亮。

　　2、編碼控制鈕（設定數值）

　　3、電流表（顯示數值）預先送氣：高頻TIG工藝時，預先送氣顯示在控制面板上，利用控制鈕設置啟弧前氣流的時間。

　　應用：預先送氣用于清理焊接區域，幫助啟弧。

　　滯后停氣：TIG焊工藝時，利用控制鈕設定焊接停止后氣流的時間。

　　應用：滯后停氣用于冷卻鎢極和焊縫，防止鎢極和焊縫的氧化，如果鎢極和焊縫的外觀發黑，增加滯后停氣時間。

　　電弧力控制：直流手弧焊工藝時。利用控制鈕設定電弧力控制量。設置為零時，低弧壓下的短路電流與正常的焊接電流相同。設置數增加，低弧壓下的短路電流也增加。

　　應用：電弧力控制有助于啟弧，通過增加低弧壓下的電流進行垂直焊或仰焊，減少焊接時的粘條。

　　清理功能：為了打開氣閥，啟動清理功能，按下并保持調節按鈕一定時間，清理時間可以設定為1到50秒，缺省設置為零。調整時，按住控制按鈕的同時旋轉編碼控制鈕，使用清理功能時，左邊顯示

　　[pug]，右邊顯示清理時間。按下任何開關，清理將結束顯示，但氣流仍繼續，直到達到預設的時間。應用：清理功能用于清潔氣管。

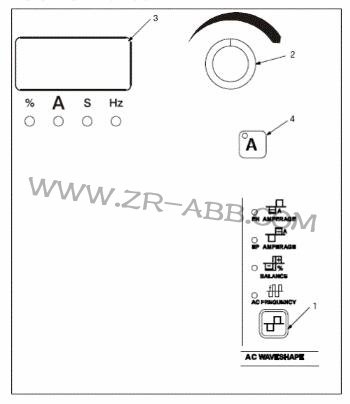

　　1-13交流波型控制鈕


　　1、交流波型控制按鈕

　　按下控制按鈕直到期望功能的LED燈亮起。

　　2、編碼控制鈕（設定數值）

　　3、電流表（顯示數值）

　　平衡：交流平衡控制僅在交流TIG時起作用，用于設定極性處于焊極負的時間的百分比。

　　應用：焊接氧化物形成材料，如鋁和鎂時，過度的清理沒有必要。要形成好的焊縫，僅需沿著焊腳侵蝕2.5毫米的區域。使用交流平衡控制侵蝕區域的寬度。焊縫形式、設置、工藝變量和氧化物的厚度可能影響設定。

　　交流頻率：交流頻率控制僅在交流TIG時起作用，利用該控制設定交流頻率。

　　應用：交流頻率控制電弧寬度和方向。頻率減少，電變寬、更分散，不容易控制方向，頻率增加，電弧變窄、更集中，方向控制更容易，隨著交頻率的增加，焊接速度可能增加。

　　EN電流：使用該控制選擇焊極負時的電流值。

　　EP電流：使用該控制選擇焊極正時的電流值。

　　EN電流和EP電流可以使操作者分別控制正負半個循環的電流。EN和EP之比為2：1或3：1是一個很好的起始點。這樣可以有清理作用，并向工件輸送更多的能量，焊接速度更快，熔深更深。

　　4電流控制按鈕

　　5平衡電流控制：設定EN電流、EP電流、平衡和頻率下，改變平均電流，而保證EN電流和EP電流比不變，欲改變平均電流值，按下電流控制按鈕，旋轉編碼控制按鈕，改變的電流值顯示在電流表上。

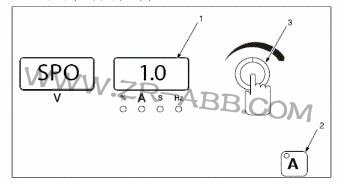

　　1-14點焊時間控制


　　1、點焊時間顯示表

　　2、電流控制按鈕

　　3、編碼控制鈕

　　設置點焊參數：按下電流按鈕（顯示表ALED燈亮），旋轉編碼鈕設置點焊時間（0.1--25秒），缺省設置為1秒。

　　應用：為拼焊和薄板連接提供定時的焊接方式。

　　1-15存儲


　　1、存儲（程序存儲1-4）按鈕

　　2、極性控制按鈕（僅適用于Dynasty機型）

　　3、工藝控制按鈕

　　創造、改變或恢復一個焊接參數程序時，執行如下操作：

　　首先，按下存儲按鈕，直到所選的程序存儲位置處的LED燈亮。

　　其次，按下極性控制按鈕，直到希望的極性AC或DC的LED燈亮。

　　第三，按下工藝按鈕，直到選擇的工藝一高頻脈沖TIG、提升啟弧TIG、或手弧的LED燈亮。第四，改變或設置所有的參數。
