ABB機器人檢查動力電纜的保護殼
　　ABB機械手的軸1-4的動力電纜分布如下圖所示

　　A 下臂
　　B 電纜夾,帶襯盤
　　C 電纜連接插頭
D 在底部的連接插頭

所需設備	序列號	說明
軸1-4的保護殼	3HAC 14940-1	IRB6600
	3HAC 16331-1	IRB6650
電纜保護殼	3HAC 14140-1
軸5電纜保護殼	3HAC 14139-1
電路圖	3HAC 13347-1
標準工具包	3HAC 15571-1


　　下面詳細介紹了如何檢查軸1-4的電纜保護殼
　　在工業機器人維修前,先閱讀下面幾點注意事項
　　-在機器人運行后,電機和齒輪溫度都很高,注意燙傷
　　-關掉所有的電源、液壓源及氣壓源
　　-當移動一個部位時，做一些必要的措施確保機械手不會倒下來，如：當拆除軸2的電機時，要固定低處的手臂電纜保護殼容易被損壞,特別是連接插頭,為避免損壞,請小心處理

步驟	動作	說明
1	作一個全面目測,看是否有損壞
2	檢查電纜連接插頭
3	檢查電纜夾,襯盤是否松動,另外檢查電纜,看是否用帶子捆住并且沒有被損壞	如在到下臂進口處發現少許磨損,屬正常的
4	如有損壞請更換

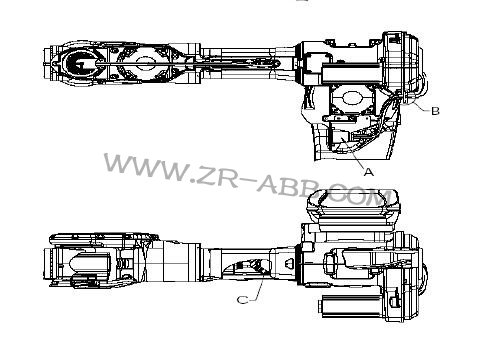

　　ABB機器人軸5-6的電纜保護殼的位置如下圖所示

　　A 連接插頭
　　B 電纜夾,在上臂后方
　　C 電纜夾,上臂管子
　　ABB機器人軸5-6電纜保護殼的檢查
　　在ABB機器人維修前,先閱讀下面幾點注意事項
　　-在ABB機器人運行后,電機和齒輪溫度都很高,注意燙傷
　　-關掉所有的電源、液壓源及氣壓源
-當移動一個部位時，做一些必要的措施確保機械手不會倒下來，如：當拆除軸2的電機時，要固定低處的手臂電纜保護殼容易被損壞,特別是連接插頭,為避免損壞,請小心處

步驟	動作	說明
1	作一個全面目測,看是否有損壞
2	檢查電纜夾和電纜插頭,確定電纜夾沒有被壓彎
3	如有損壞,請更換




文章來源，工業機器人維修官網：www.qhdjznet.com
